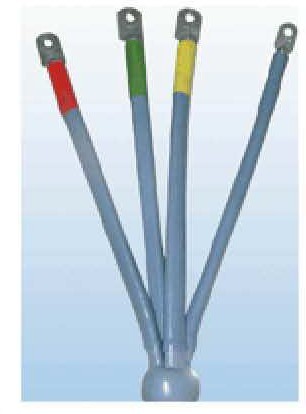

QTLV系列0.6/1kV 冷缩式电缆终端

3M QTLV 系列 0.6/1kV 电缆终端采用冷缩技术,无需动火及特殊工具,也无逐渐套入的麻烦, 只需轻轻抽取芯绳就能快速完成安装。接地采用恒力弹簧,无需焊接或铜线绑扎,施工省时省力省空间。产品采用优质硅橡胶原料,具有优良的耐候性能及电气性能,

南京德尔苏仪器设备有限公司

全国24小时咨询服务热线:

025-58786158
在线咨询

产品描述/ describe


3M
QTLV 系列 0.6/1kV 电缆终端采用冷缩技术,无需动火及特殊工具,也无逐渐套入的麻烦, 只需轻轻抽取芯绳就能快速完成安装。接地采用恒力弹簧,无需焊接或铜线绑扎,施工省时省力省空间。产品采用优质硅橡胶原料,具有优良的耐候性能及电气性能,产品撕裂强度高且永久变形率小, 可用于电缆的绝缘防护及密封作用。

组件主要配置



Ø  硅橡胶冷缩终端主体户 硅橡胶冷缩分叉指套户 绝缘胶带

Ø  PVC 胶带

Ø  铜编织接地线*

Ø  恒力弹簧*

* 在针对带铠装电缆的接地包中提供



产品特点

Ø  冷缩结构设计:采用冷缩技术,安装快速简单,无需特殊培训,不必费力推,不必动火和专用工具;

Ø  优良的耐候性能及电气性能: 优质硅橡胶终端主体,抗电痕、抗紫外线老化且表面疏水,使用寿命长;

Ø  适用范围广泛:能提供单芯至五芯等芯及不等芯全系列产品;

Ø  接地连接:采用恒力弹簧固定接地线,不用焊接或铜绑线,接地快速、可靠、方便。




2.   产品硅橡胶原材料主要性能参数



项目

测试方法

单位

标准值

硬度

GB/T531.1-2008

邵氏 A

3842

拉伸强度

GB/T528-2009

MPa

≥7.5

断裂伸长率

GB/T528-2009

%

≥650

撕裂强度

GB/T529-2008

kN/m

≥25

击穿强度

GB/T1408.1-2006

kV/mm

≥16

扯断永久变形率

GB/T528-2009

%

≤8



3.   产品电气性能

3M QTLV 系列冷缩终端按照 JB/T 7829-2006 进行试验,试验结果均满足要求。



下表摘至电力工业电气设备质量检验测试中心(武高所)检测报告报告号:(2011)检字 JDL486

试  验

顺  序

检   测 项 目

标   准 要 求

检   测 结 果

评 注

1

工频电压试验

8kV5min

不击穿,不闪络

8kV5min

组合试样未击穿和闪络

符合要求

2

工频电压试验

7.2kV4h

不击穿,不闪络

7.2kV4h

组合试样未击穿和闪络

符合要求



4.   产品选型



1)针对 0.6/1kV 单芯电缆

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-12

25~50

400

不带钢铠

QTLV-13

70~120

400

不带钢铠

QTLV-14

150~240

400

不带钢铠

QTLV-15

300~400

400

不带钢铠



2)针对 0.6/1kV 二芯电缆(等芯)

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-22

25~50

400

不带钢铠

QTLV-23

70~120

400

不带钢铠

QTLV-24

150~240

400

不带钢铠

QTLV-25

300~400

400

不带钢铠




3)针对 0.6/1kV 三芯电缆(等芯)

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-32

25~50

400

不带钢铠

QTLV-33

70~120

400

不带钢铠

QTLV-34

150~240

400

不带钢铠

QTLV-35

300~400

400

不带钢铠



4)针对 0.6/1kV 四芯电缆(等芯)

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-42

25~50

400

不带钢铠

QTLV-43

70~120

400

不带钢铠

QTLV-44

150~240

400

不带钢铠

QTLV-45

300~400

400

不带钢铠



5)针对 0.6/1kV 五芯电缆(等芯)

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-52

25~50

400

不带钢铠

QTLV-53

70~120

400

不带钢铠

QTLV-54

150~240

400

不带钢铠

QTLV-55

300~400

400

不带钢铠



6)针对 0.6/1kV 四芯电缆(不等芯,3+1

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-42(3+1)

25~50

400

不带钢铠

QTLV-43(3+1)

70~120

400

不带钢铠

QTLV-44(3+1)

150~240

400

不带钢铠

QTLV-45(3+1)

300~400

400

不带钢铠



7)针对 0.6/1kV 五芯电缆(不等芯,3+2

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-52(3+2)

25~50

400

不带钢铠

QTLV-53(3+2)

70~120

400

不带钢铠

QTLV-54(3+2)

150~240

400

不带钢铠

QTLV-55(3+2)

300~400

400

不带钢铠



8)针对 0.6/1kV 五芯电缆(不等芯,4+1

产品型号

适用电缆截面(mm2)

长度(mm)可按要求进行配置

电缆

QTLV-52(4+1)

25~50

400

不带钢铠

QTLV-53(4+1)

70~120

400

不带钢铠

QTLV-54(4+1)

150~240

400

不带钢铠

QTLV-55(4+1)

300~400

400

不带钢铠


5.   储存

3M QTLV 系列产品从生产日期开始,有效储存期为 1 年,生产日期参见包装箱标签。超过有效储存期的产品可能会出现性能降低,不适于正常使用。储存温度范围为 -20

oC +50 oC,推荐按照常规方法在室温下进行储存。
