95-EE 系列 8.7/15kV 插拔式全屏蔽 T 型电缆终端

95-EE系列插拔式全屏蔽T型电缆终端由一个硅橡胶材料的T型终端主体和高介电常数电应力控制适配器组成。适配器是冷缩式结构,被预先撑开在可抽取的芯绳上。T型终端主体由内半导电层,外绝缘层和外屏蔽层三部分构成;冷缩适配器由外绝缘层和内部高介电常数电应力控

南京德尔苏仪器设备有限公司

全国24小时咨询服务热线:

025-58786158
在线咨询

产品描述/ describe

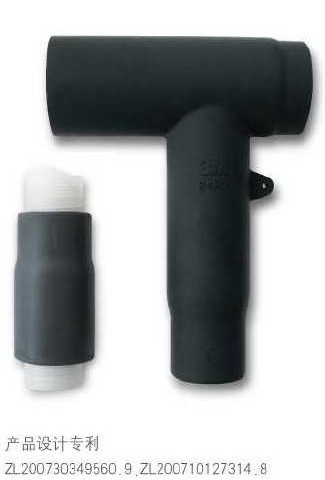

95-EE系列插拔式全屏蔽T型电缆终端由一个硅橡胶材料的T型终端主体和高介电常数电应力控制适配器组成。适配器是冷缩式结构,被预先撑开在可抽取的芯绳上。T型终端主体由内半导电层,外绝缘层和外屏蔽层三部分构成;冷缩适配器由外绝缘层和内部高介电常数电应力控制层构成。本组件设计用于等级为8.7/15kV 的交联电力电缆与设备的绝缘插座(欧式/ 型号C)相连接。

95-EE系列产品前T型终端主体依据适用电缆导体截面范围分为35300 mm2400

630 mm2 两个型号,后T型终端主体就35300 mm2 一个型号,可适用于8.7/15kV铜带、铜丝屏蔽的挤包绝缘电力电缆。冷缩式适配器依据适用电缆导体截面范围分为35120 mm2150300 mm2 400630 mm2 三个型号。




组件主要配置



Ø  插拔式 T 型硅橡胶终端主体

Ø  冷缩式电应力适配器

Ø  恒力弹簧

Ø  电缆预处理组件 户    带端帽绝缘后塞盖户   连接螺杆

Ø  冷缩式硅橡胶密封管*

Ø  冷缩式硅橡胶三叉密封手套*

* 只在三芯终端组件中提供



产品特点

Ø  一体式设计:便于快速安装并适用于不同截面电缆。

Ø  硅橡胶终端主体:优异的电气及物理性能,保证产品长期运用的稳定性。

Ø  冷缩结构电应力控制适配器:针对不同导体截面的电缆可减少所需适配器规格,容

易安装,只需将适配器定位于已准备好的电缆上,简单抽取芯绳就可完成安装。

Ø  高介电常数电应力控制:适配器内特殊配方的高介电常数电应力控制材料通过将主绝缘表面上方电场重新均匀分布,将屏蔽断口处电应力减小到最低程度,有效降低

终端表面电场。

Ø  结构紧凑:允许非常小的相间距,保护式外屏蔽结构,增强安全系数。



电应力控制



95-EE 系列插拔式终端电应力控制适配器内部预制应力控制管采用介电常数大于 15 的高介电常数材料制成,覆盖在电缆外屏蔽和主绝缘表面,可以通过折射方式,均匀屏蔽断口的电场。连续长度内的电应力,一般是从邻近屏蔽断口处的 50V/mil 到线芯处的 70V/mil,在电应力控制适配器的作用下,可使适配器处的电应力比屏蔽连续部分处的电应力还小。由于应力控制管的存在,在额定电压条件下,所装终端及其绝缘体表面上的电场强度保持低于

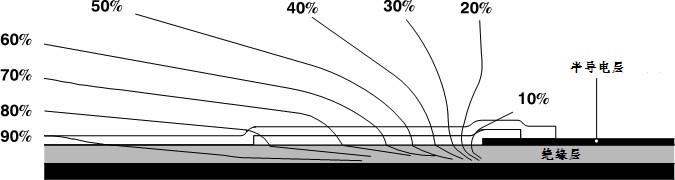

15V/mil。电场的良好分布提高了工频耐压水平和基本冲击绝缘水平。电场分布如图 1 所示:




1 电场分布图




2.产品应用

Ø  适用于 8.7/15kV 电压等级挤包绝缘电缆,如:PE(聚乙烯)XLPE(交联聚乙烯)EPR(乙丙橡胶)绝缘电缆。

Ø  适用于 630A CENELEC HD 5065 S1 DIN 47636 主设备套管。

Ø  适用于 SF6 开关柜,也可用于电缆分接箱和箱式变电站装置。



3.产品典型尺寸

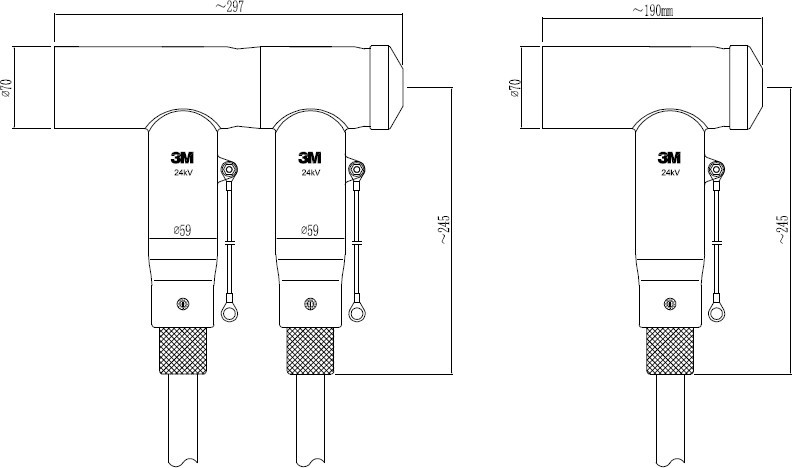

T 型前接头+T 型后接头(总长 297mm)                      T 型前接头(35300mm2

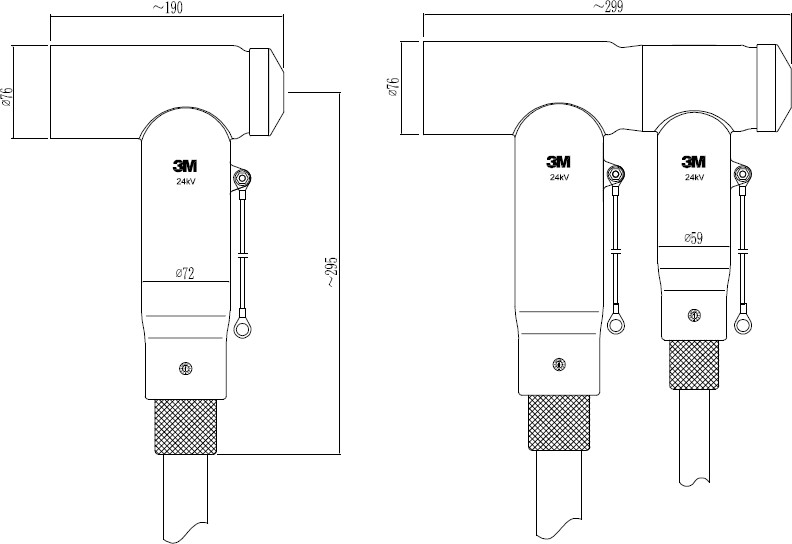

T 型前接头(400630mm2)            T 型前接头+T 型后接头(总长 299mm





4.典型的物理和电气性能参数

3M 95-EE 系列插拔式 T 型电缆终端适用的电缆长期最高工作温度为 90oC,短时最高应急温度为 130 oC95-EE 系列插拔式终端符合 GB/T 12706.4 标准对相应电压等级的技术要求。电缆终端的额定运行电流满足或超过与其匹配的电缆额定运行电流。



Ø  电气参数



测试项目

标准

内半导电层

绝缘层

外半导电层

高介电常数

应力控制管

介电强度

VDE 0303

----

25kV/mm

----

25kV/mm

体积电阻率

GB/T1692-1992

< 100Wcm

10 14 Wcm

< 100Wcm

1014 Wcm

介电常数

GB/T1694-1989

----

2.8

----

20

介质损耗系数

VDE 0303

----

0.003

----

0.10



Ø  物理参数



测试项目

标准

内半导电层

绝缘层

外半导电层

高介电常数应力控制管

拉伸强度

ASTM   D412

6.0MPa

9.0MPa

6.0MPa

9.0Mpa

撕裂强度

ASTM   D624B

10.0N/mm

20.0N/mm

10.0N/mm

20.0N/mm

断裂伸长率

ASTM   D412

500%

750%

500%

750%

72h/150℃压缩变形

DIN   53517

30%

----

30%

----

100%拉伸弹性模量

DIN   53504

1.0MPa

1.0MPa

1.0MPa

1.0Mpa

300%拉伸弹性模量

DIN   53504

3.0MPa

3.0MPa

3.0MPa

3.0Mpa

邵氏硬度

ASTM   D2240

45

30

45

45

颜色

----

透明

永久变形率

3M   试验方法

8%

5%

8%

5%

以上所有值均为平均值,并不用作产品规范
