10kV 电缆中间接头防火防爆盒(FEPB-I)

随着电力电缆应用不断普及,电缆事故率也随之增多。在整条电缆线路中,中间接头往往是薄弱环节,目前在城市电力电缆沟内通常是若干条电缆同沟敷设,一旦某条电缆线路中间接头发生击穿事故引起爆炸和燃烧,往往会损伤到相邻的电缆,造成更大的损失。 3M 电缆中间接头

南京德尔苏仪器设备有限公司

全国24小时咨询服务热线:

025-58786158
在线咨询

产品描述/ describe

随着电力电缆应用不断普及,电缆事故率也随之增多。在整条电缆线路中,中间接头往往是薄弱环节,目前在城市电力电缆沟内通常是若干条电缆同沟敷设,一旦某条电缆线路中间接头发生击穿事故引起爆炸和燃烧,往往会损伤到相邻的电缆,造成更大的损失。




3M 电缆中间接头防火防爆盒按照 GB3836-2010 中增安型“e”标准通过国家防爆电气质量监督检验中心的检测认证,安装于中间接头外起防护作用,当中间接头发生击穿爆炸时能保护相邻的电缆不受损伤,避免引起火灾,造成二次损害。



组件配置



Ø  防火防爆盒主体(包含紧固螺丝及上下两半间的硅橡胶密封胶条)

Ø  PVC 胶带

Ø  2228#绝缘防水胶带户      宽硅橡胶密封胶条 户    反光标识条





产品特点

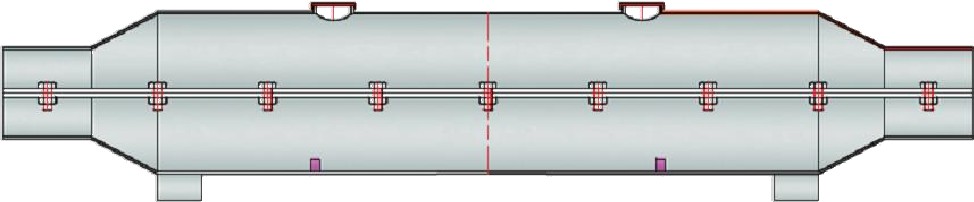

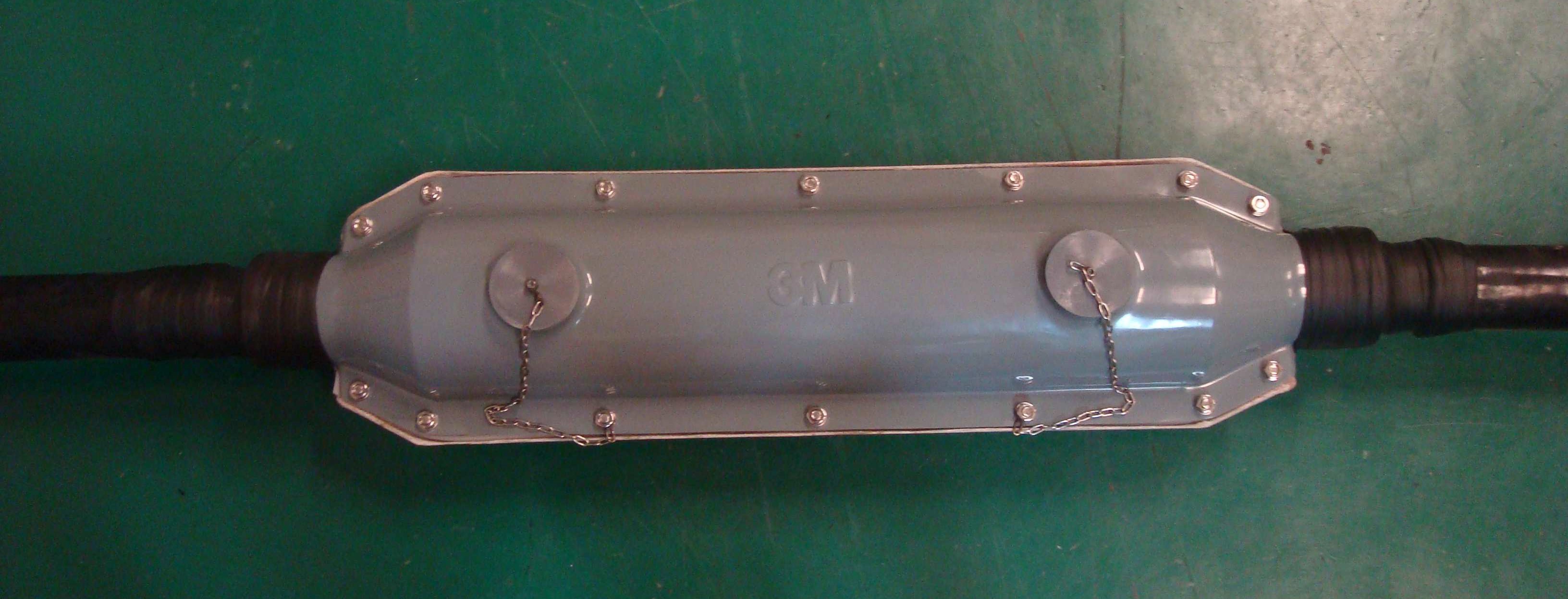

Ø  上下两半式结构,方便安装及后续加装,可以重复利用




Ø  盒体采用高强度玻璃钢材质,结构紧凑,盒体长仅有 1.1 米,方便在空间狭小的电缆沟井内进行安装

Ø  顶部设有两个卸压孔,利于击穿爆炸时能量的释放,卸压孔盖用不锈钢链条与盒体用螺丝锁紧成一个整体,防止盖子飞出后丢失

Ø  配置 3M 反光标识条,方便在光照条件不足的电缆沟内寻找防爆盒及中间接头。

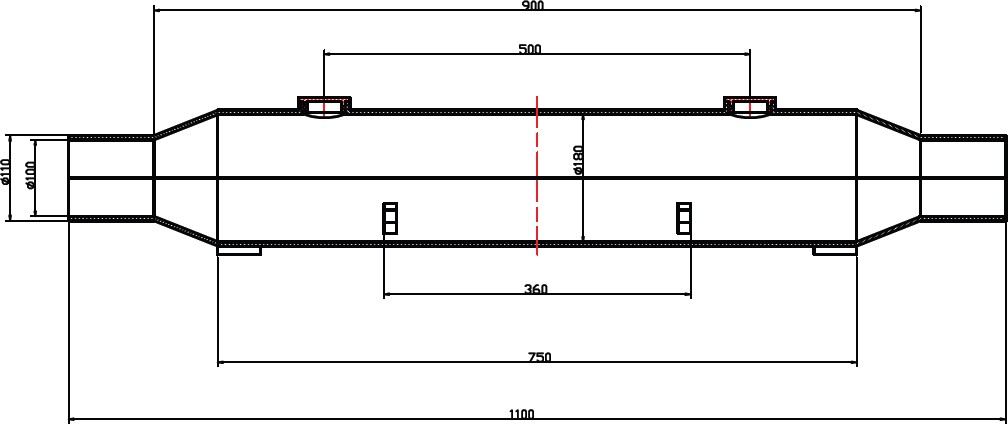

2.   产品典型结构尺寸







Ÿ  上下两半式结构,高强度玻璃钢材质,厚度 5mm

Ÿ  结构尺寸:长 1100mm,内腔直径 180mm,端部内径 100mm

Ÿ  适用 10kV 三芯 400mm2 及以下规格的电缆中间接头



3.      产品性能

3M 公司 10kV 电缆中间接头防火防爆盒按照 GB3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》及 GB3836.3-2010《爆炸性环境 第 3 部分:由增安型“e”保护的设备》标准要求通过国家防爆电气产品质量监督检验中心的检测认证,并取得防爆合格证,证书编号:CNEx17. 2800X



序号

检测项目

标准依据

检验结果

判定结果

1



结构检查

GB3636.1

GB3836.3

1、 产品标志符合标准规定。

2、 产品结构尺寸符合图纸及标准规



合格





定。




2



抗冲击试验

GB3836.1-2010

26.4.2

壳体承受质量为 1kg 的试验物体从高0.7m 垂直落下所产生的冲击能量,

结果无损坏。



合格







3







耐热耐寒试验





GB3836.1-2010

26.826.9

样品置入相对湿度 90%、温度 95℃的环境中 14   天,再置入 130℃的环境中

14 天,然后在室温下放置 24h,再置入温度为-30℃的环境中 24h,试验后密封垫、胶泥、单芯电缆接头浇封部

位均未见明显变化。







合格





4



外壳防护等级(IP)试



GB3836.1-2010

26.4.5

外壳进行耐热耐寒及冲击试验后,经   4 级防水试验后,检查样品外壳内无进水;经 5 级防尘试验后,检查样品内

无进尘。





合格



5



温度试验

GB3836.1-2010

26.5.1

样品外壳、接头处、单芯电缆接头浇封部位的最高表面温度分为别

50.2,111.5℃、109.1℃。



合格





6



绝缘介电强度试验(相对地)



GB3836.3-2010

6.1

1.       试验电压:21kV

2.       试验时间:60s

3.     试验结果:无击穿、飞弧、闪络现象





合格

7



引入装置夹紧试验

GB3836.1-2010

附录 A.3

在电缆上施加 800N 的拉力 6h,结果

无位移。



合格

8



表面电阻测定

GB3836.1-2010

26.13

经试验后测得样块表面电阻值为

7.81×108Ω,符合标准要求。



合格



4.      储存

3M FEPB 系列 10kV 电缆中间接头防火防爆盒从生产日期开始,有效储存期为 3 年,生产日期参见包装箱标签。超过有效储存期的产品可能会出现性能降低,不适于正常使用。储存温度范围为 -25 oC +50 oC,推荐按照常规方法在室温下进行储存。产品在运输及贮存期间,应避免碰撞、冲击和挤压,不得与酸碱或其它腐蚀性物品堆放在一起。
