QS1000 8.7/15kV冷缩式电缆中间接头

3M QS1000 冷缩电缆中间接头系列适用于 8.7/15kV 电缆,电缆截面可从 50~500mm2 。QS1000 采用冷缩技术,中间接头的主体预扩张在一个可抽取的芯绳上(见图 1),安装时,抽取芯绳,接头依靠自身的弹性回缩,紧密贴覆在电缆上。

南京德尔苏仪器设备有限公司

全国24小时咨询服务热线:

025-58786158
在线咨询

产品描述/ describe

3M QS1000 冷缩电缆中间接头系列适用于 8.7/15kV 电缆,电缆截面可从 50

500mm2 QS1000 采用冷缩技术,中间接头的主体预扩张在一个可抽取的芯绳上(见图 1),安装时,抽取芯绳,接头依靠自身的弹性回缩,紧密贴覆在电缆上。

QS1000 冷缩中间接头采用一体化整体设计,接头主体由液体硅橡胶材料组成。每个中间接头均经过严格的出厂测试,确保质量之完好。(注:支撑芯绳为聚丙烯制成, 可以与其它废料一起回收)

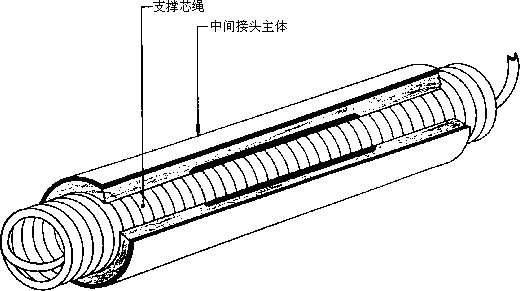

1 接头主体扩张在芯绳上







接头本体部分

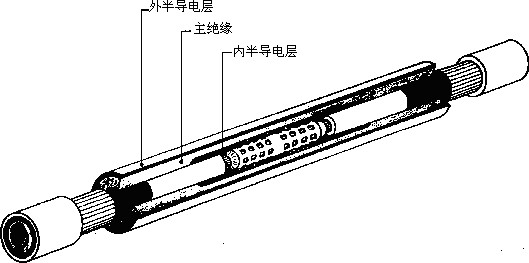

接头本体部分提供了必需的电应力控制、绝缘恢复、屏蔽层恢复(见图 2)

Ø  高介电常数的绝缘层不仅具有恢复绝缘,延续整个电缆的绝缘结构的功能,同时还具有均匀接头区电场,控制电场电应力的功能

Ø  独特的内电极设计,包覆住高电压接管区,不需削铅笔头或绕包胶带

Ø  外半导电层与中间头绝缘层一起成形,恢复外屏蔽





2 接头本体





产品特点

Ø  产品适用电缆种类多,适用电缆截面范围宽

Ø  整体预制式设计

Ø  一种尺寸适合多种电缆线径

Ø  对电缆本体提供恒定持久的径向压力

Ø  具有优良的防水密封性能户 对称安装,技术依赖性低  外半导体屏蔽剥除长度短户 便捷可靠的接地方式

Ø  冷缩技术的采用,安装时省时,省力,无需专用工具

Ø  100% 工厂出厂测试

Ø  接地连接采用恒力弹簧,恢复接地线时不用焊接或铜绑线,接地快速、可靠、方便  户 除QS1000本体的防水密封性能外,内外护套恢复采用防水密封性,相容性俱优的3M 2228# 防水绝缘胶带。电缆中间头制作时,一般两端细,中间粗,采用其它

方法,很难保证最佳之防水密封性与外形。采用绕包2228# 防水带就可以根据现场实际情况,紧密包覆在接头外,得到较佳的外形和附加的防潮、防水保护

Ø  独有的 Sheath Wrap 铠装带恢复外护套,提供高强度的机械保护,安装方便





2.     产品应用

QS1000 中间接头可用于聚乙烯(PE)电缆,交联聚乙烯(XLPE)电缆,乙丙橡胶

(EPR)电缆等电缆的连接。QS1000 中间接头可用于电缆架空,电缆直埋,电缆桥架等场合。

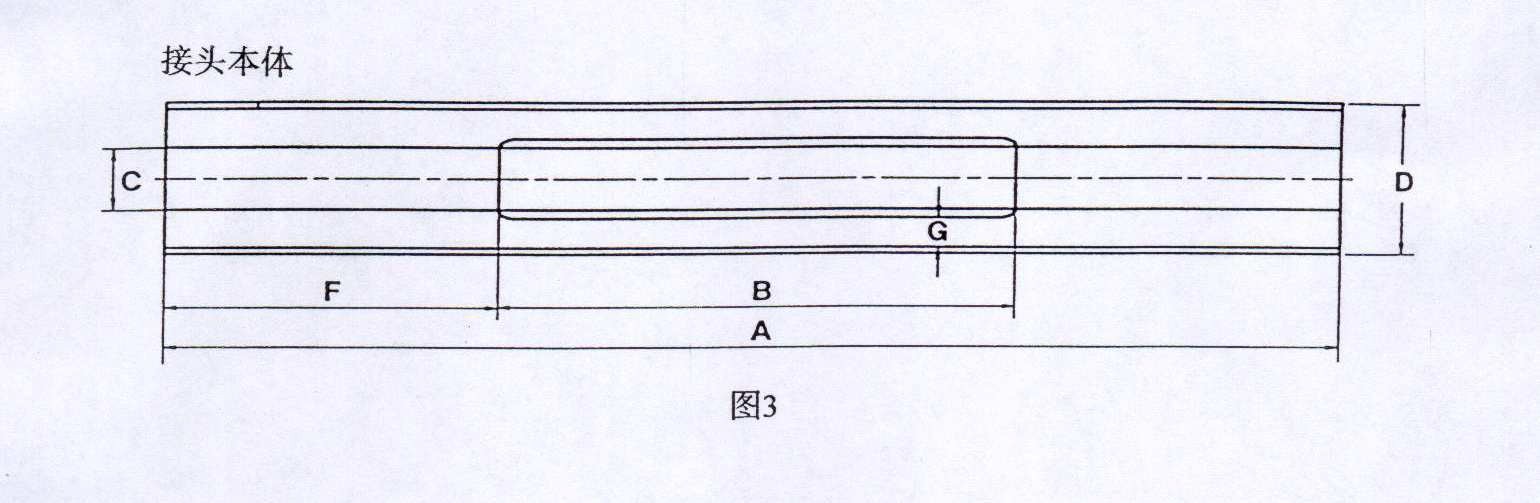

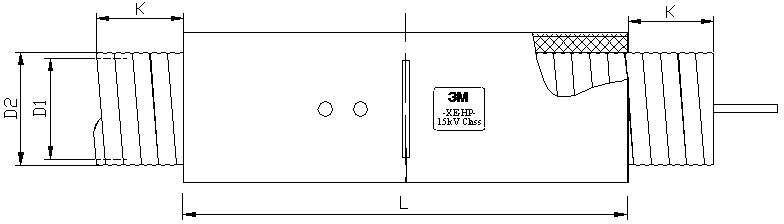

3.     产品典型尺寸










产品型号

A

B

C

D

F

G

D1

D2

K

L

QS1000-K1

/QS1000-I

320

178

13.8

32.4

71

7.5

36.1

42.1

大于

两圈

275

QS1000-K2

/QS1000-II

330

188

17.6

36.2

71

7.5

46.0

52.0

大于

两圈

270

QS1000-K3

/QS1000-III

420

237

22.9

41.5

71

7.5

53.8

59.8

大于

两圈

360



4.     典型的物理和电气性能参数

电气参数



测   试 项 目

标  准

内 电 极

绝 缘 层

外 半 导 电 层

介质强度

VDE 0303

----

15KV/mm

----

体积电阻率

TIME   400/

DIN/IEC

< 100Wcm

< 10 14 Wcm

< 100Wcm

介电常数

VDE 0303

----

7

----

介损系数

VDE 0303

----

0.001

----




物理参数



测   试 项 目

标  准

内 电 极

绝 缘 层

外 半 导 电 层

抗张强度

DIN 53504

6.0 MPa

7.0 MPa

6.0MPa

撕裂强度

ASTM D 624

17N/mm

17N/mm

17N/mm

断裂伸长率

DIN 53504

600%

650%

600%

72h/150℃压缩变形

DIN 53517

20%

20%

20%

100%拉伸弹性模量

DIN 53504

1.0 MPa

0.6 MPa

1.0MPa

300%拉伸弹性模量

DIN 53504

3.0 MPa

2.4 MPa

3.0MPa

邵氏硬度

DIN 53504

40

30

40

颜     色


所有值均为平均值,并不用作产品规范



电场分布及计算



U0=8.7kV,150 mm2 电缆电场分布图






E1

接管区最大电应力

1.45KV/mm

E2 界面处最大电应力 0.66KV/mm

E3

界面处最大电应力

2.07KV/mm

E4 电缆主绝缘最大电应力 2.32KV/mm





永久变形说明

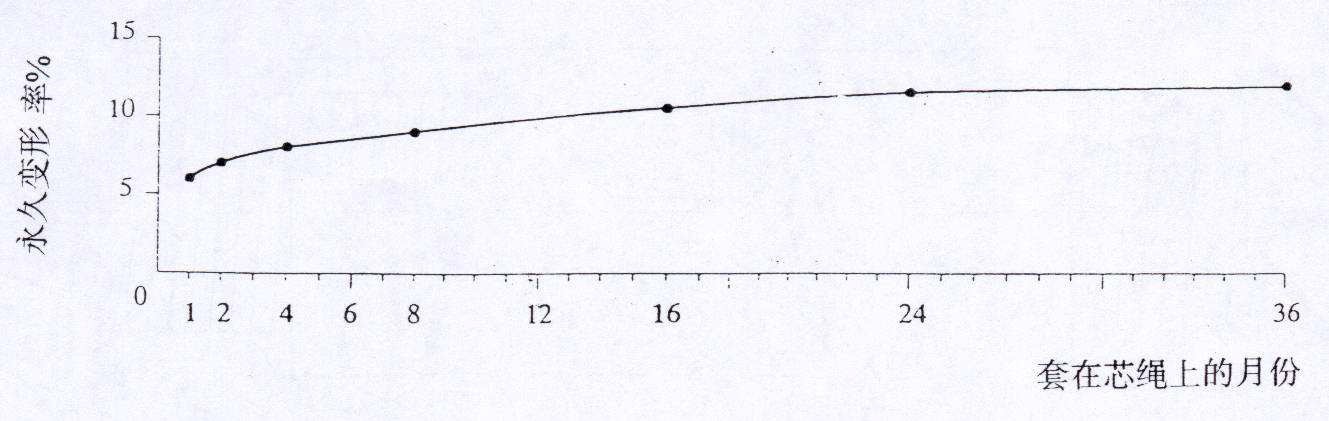

下图为冷缩本体置于支撑芯绳上,环境温度为 40℃时,硅橡胶材料冷缩接头永久变形率相对于时间的关系曲线。接头安装在电缆后的最初 10 分钟内,接头可左右移动, 进行安装后的最后调整定位。冷缩接头预扩张置于支撑芯绳上时,接头本体扩张大约240%左右。以保证在正常的环境温度储存条件下,接头最少可以储存 3 年。




永久变形率对储存时间关系曲线




5.     性能试验及质量保证

符合标准



3M QS1000 冷缩中间头符合 VDE 0278CENELEC HD 629.1 标准,中国

GB11033-89 标准要求。



测试数据



武汉高电压研究所测试报告

(QS1000-II 安装于 YJV22 8.7/15kV 3x185 mm2 电缆上)

试  验

顺  序

检 测 项 目

标 准 要 求

检 测 结 果

评   注

1

工频电压试验

39kV5min 不击穿

39kV5min,组合试样各相均未

击穿

符合要求

2

室温下局部放电试验

15kV 下放电量不大于

10pC

15kV   下,组合试样各相放电量均

小于或等于 2pC

符合要求

3

高温下冲击电压试验

95kV,正负极性各 10

不击穿

95kV,正负极性各 10 次组合试

样各相均未击穿

符合要求



4

空气中热循环电压试验

23kV 电压和导体在加热至温度 95~100℃,共

3 个循环

23kV 电压和导体在加热至温95~100℃,共经受 3 个循环



符合要求

5

高温下局部放电试验

15kV 下放电量不大于

10pC

15kV   下,组合试样各相放电量均

小于或等于 2pC

符合要求

6

室温下局部放电试验

15kV 下放电量不大于

10pC

15kV   下,组合试样各相放电量均

小于或等于 2pC

符合要求





7





热循环电压试验

23kV 电压和导体在加热至温度 95~100℃,30 个循环在空气中,30 个循

环在水中

23kV 电压和导体在加热至温95~100℃,共经受了 30 个循环在空气中,30 个循环在水中





符合要求

8

高温下局部放电试验

15kV 下放电量不大于

10pC

15kV   下,组合试样各相放电量均

小于或等于 2pC

符合要求

9

室温下局部放电试验

15kV 下放电量不大于

10pC

15kV   下,组合试样各相放电量均

小于或等于 2pC

符合要求

10

冲击电压试验

95kV,正负极性各 10

不击穿

95kV,正负极性各 10 次组合试

样各相均未击穿

符合要求

11

工频电压试验

23kV15min 不击穿

23kV15min,组合试样各相均

未击穿

符合要求

12

热稳定

23.2kA2s 两次,无可

见损伤

23.2kA2.04s23.2kA2.04s

两次,无可见损伤

符合要求

13

动稳定

82.3kA10ms 两次,无

可见损伤

83.8kA0.07 s,无可见损伤

符合要求




参照 VDE 0278CENELEC HD 629.1 标准测试报告

QS1000-II 安装于 8.7/15KV 150 mm2 电缆上)

试  验

顺  序

检 测 项 目

标准

检测结果

1

直流耐压试验

52kV,15min   直流耐压不击穿

52kV,15min   直流耐压不击穿

2

交流耐压试验

39kV, 5min 交流耐压不击穿

39kV, 5min 交流耐压不击穿

3

室温下局部放电试验

17.5kV,   <10pC

17.5kV,   <10pC

4

冲击电压试验

95kV,正负极性各 10 次不击穿

95kV,正负极性各 10 次不击穿

5

空气中热循环电压试

23kV   电压,479A3 个循环

23kV   电压,479A3 个循环

6

室温下局部放电试验

17.5kV,   <10pC

17.5kV,   <10pC

7

高温下局部放电试验

17.5kV,   <10pC

17.5kV,   <10pC

8

热循环电压试验

23kV 电压,479A60 个循环在

空气中,60 个循环在水中

23kV 电压,479A,共经受了 60 个循

环在空气中,60 个循环在水中

9

室温下局部放电试验

17.5kV,   <10pC

17.5kV,   <10pC

10

高温下局部放电试验

17.5kV,   <10pC

17.5kV,   <10pC

11

冲击电压试验

95kV,正负极性各 10 次不击穿

95kV,正负极性各 10 次不击穿

12

交流耐压试验

23kV, 15min 交流耐压不击穿

23kV, 15min 交流耐压不击穿





质量保证

电气测试

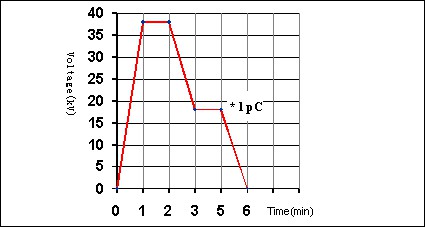

3M QS1000 在工厂内进行 100% 电气测试。先将电压升至 38kV1 分钟击发放电,然后降至 18kV 电压下测量局部放电量。3M 公司规定小于 1pC 视为合格品, 测试标准远高于国家标准 20pC 的要求。18kV 电压下局放电量<1pC, 远小于国家标准

20pC





浸水试验

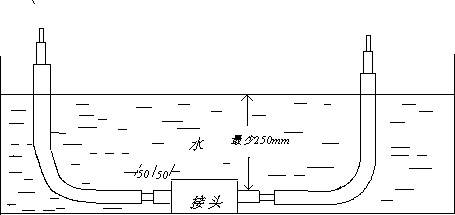

将被测试样置于图示充水容器内,水深至少 250mm,剥去试样两侧各 50mm 范围外的外套,外护套剥除长度为 50mm。该试验目的为检测中间头本身两端防水密封性能。通过 63 个恒压负荷循环试验(23kV488A),然后由后续局部放电和冲击试验来考核。




















6.     产品选型

选型表



产品型号

(单芯/三芯)

电缆尺寸

连接管尺寸

绝缘外径mm

导体截面(mm2

外径

mm

最大长度

mm

6/10kV(6/6kV)

8.7/15kV(8.7/10kV)

QS1000-K1

/QS1000-I

17.5-24.0

70-120

50-120

14.2-24.0

135

QS1000-K2

/QS1000-II

22.1-33.2

150-240

150-240

18.0-33.2

145

QS1000-K3

/QS1000-III

27.9-42.0

300-500

300-500

23.3-42.0

170





7.     储存

3M QS1000 系列产品从生产日期开始,有效储存期为 3 年。生产日期参见产品主体上的喷码或包装箱标签。超过有效储存期的产品可能会出现性能降低,不适于正常使用。储存温度范围为 -40 oC +50 oC,推荐按照常规方法在室温下进行储存
