3M QS3000 冷缩中间接头采用冷缩技术，中间接头主体预扩张在一个可抽取的芯绳上。安装时只需抽取芯绳，接头就可依靠自身的弹性回缩，紧密贴覆在电缆上。QS3000 冷缩中间接头采用一体化整体设计，接头主体由优质液体硅橡胶材料制成，每个中间接头均经过
全国24小时咨询服务热线：
025-587861583M QS3000 冷缩中间接头采用冷缩技术，中间接头主体预扩张在一个可抽取的芯绳上。安装时只需抽取芯绳，接头就可依靠自身的弹性回缩，紧密贴覆在电缆上。QS3000 冷缩中间接头采用一体化整体设计，接头主体由优质液体硅橡胶材料制成，每个中间接头均经过严格的出厂测试，确保质量之完好。本中间接头适用于 26/35kV 的铜带、铜丝屏蔽的挤包绝缘电力电缆。
QS3000 冷缩中间接头产品具有直通接头和绝缘接头两个系列，直通接头针对单芯电缆有QS3000-K1和QS3000-K2两个产品，针对三芯电缆有QS3000-I和QS3000-II两个产品。绝缘接头型号为QS3000-AX，其实现了接头外屏蔽层的断开，便于电缆在中间接头处进行金属屏蔽层的交叉互联接地。
Ø 组件主要配置
Ø 预制电应力控制单元的硅橡胶中间接头主体
Ø 双层镀锡铜编织接地线
Ø 电缆预处理组件
Ø 恒力弹簧户 铜 网 罩 户 屏蔽铜罩
Ø Sheath Wrap 铠装带

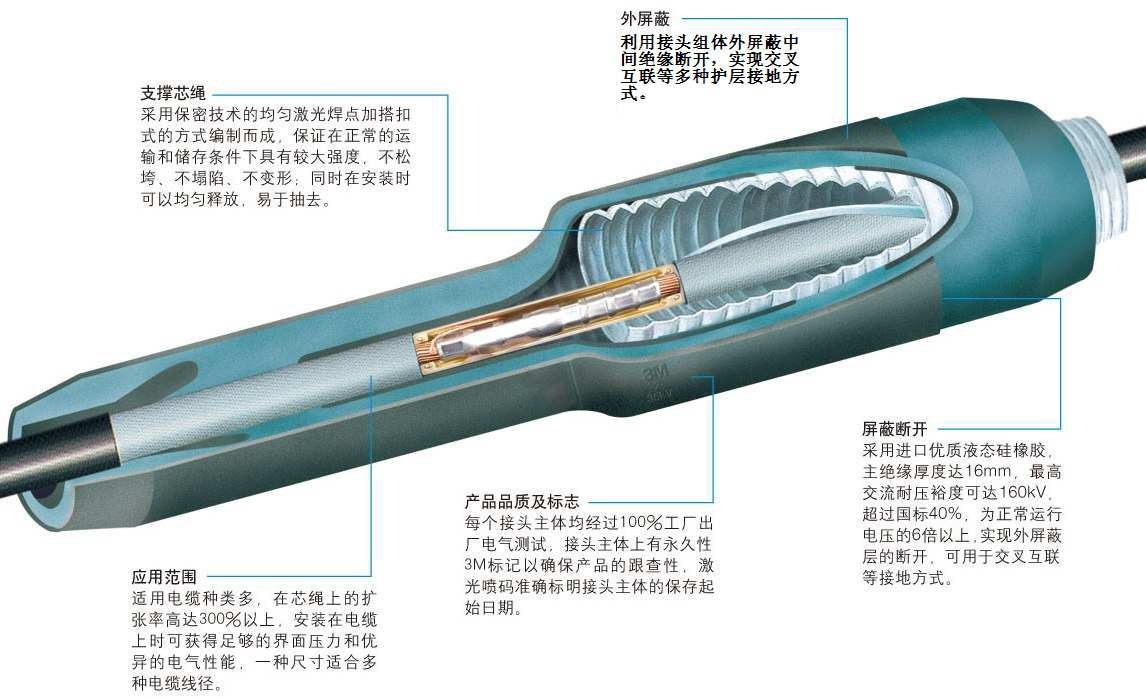

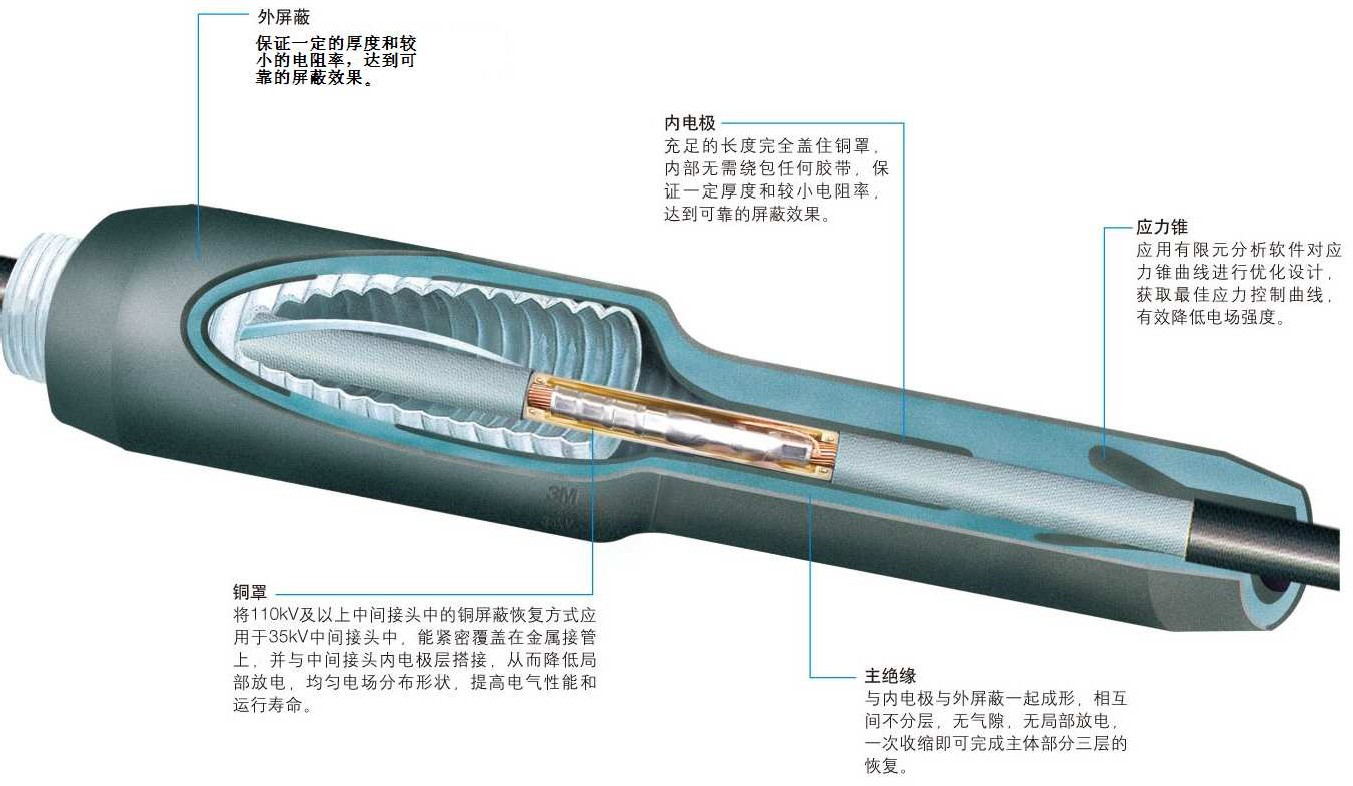

Ø QS3000 接头主体结构
Ø 直通接头
Ø 绝缘接头
Ø 产品特点
Ø 独特的内电极屏蔽罩设计户 增强绝缘厚度及爬电距离户 优化式应力锥电应力控制
Ø 产品适用电缆种类多，适用电缆截面范围宽
Ø 整体预制式设计，并可提供直通接头和绝缘接头两种类型
Ø 一种尺寸适合多种电缆线径
Ø 冷缩技术的采用，安装时省时，省力，无需专用工具
Ø 较大的冷缩扩张率保证了中间接头对电缆本体提供恒定持久的径向压力
Ø 具有优良的防水密封性能，除 QS3000 本体的防水密封性能外，内外护套恢复采用防水密封性、相容性俱优的 3M 2228# 防水绝缘胶带，可以根据现场实际情况，紧密包覆在接头外，得到较佳的外形和附加的防潮、防水保护
Ø 接地连接采用恒力弹簧，恢复接地线时不用焊接或铜绑线，接地快速、可靠、方便 户 独有的 Sheath Wrap 铠装带恢复外护套，提供高强度的机械保护，安装方便户 100% 工厂出厂测试

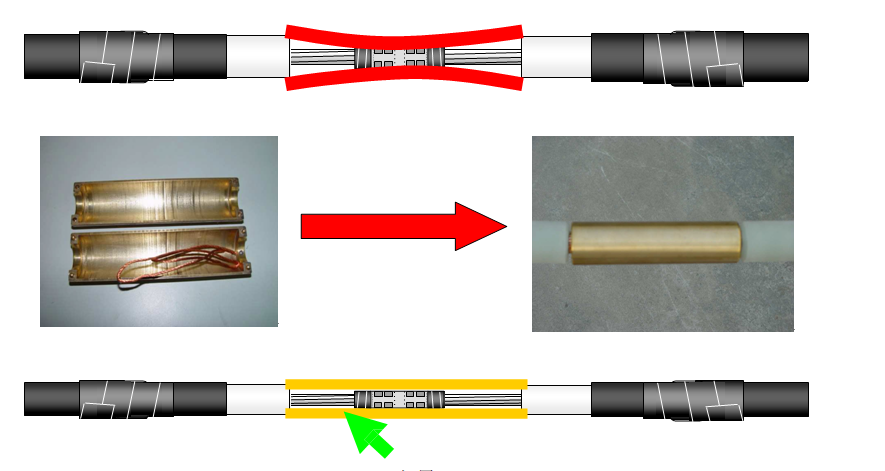

铜罩
铜罩型号 | 适合金属接管最大长度(mm) | 适合金属接管最大外径(mm) |
CS 50~95mm2 | 110 | 21 |
CS 120~185mm2 | 125 | 27 |
CS 240~400mm2 | 150 | 38 |
CS 500~630mm2 | 160 | 45 |
1. 产品应用
Ø QS3000 中间接头可用于聚乙烯(PE)电缆、交联聚乙烯(XLPE)电缆和乙丙橡胶(EPR) 电缆等电缆的连接。
Ø QS3000 中间接头可用于电缆架空、电缆直埋、电缆桥架和电缆隧道等场合。
Ø QS3000 中间接头可用于电缆直通对接及外屏蔽断开交叉互联的场合。
2. 产品典型尺寸
Ø 直通接头

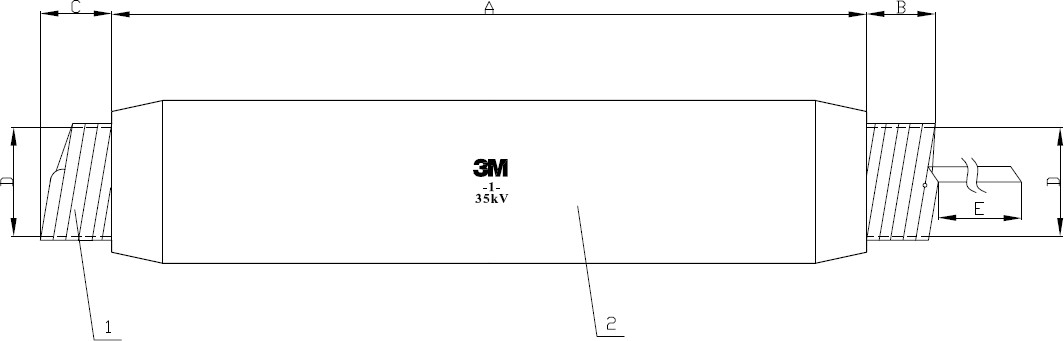

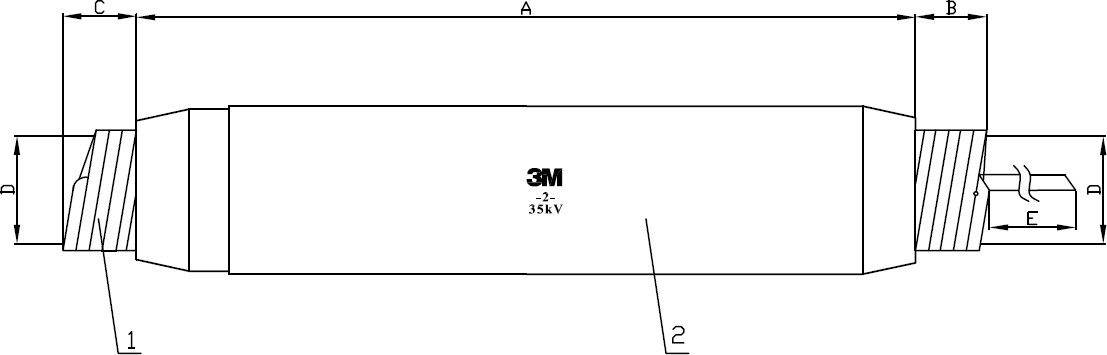

图 1 直通接头主体扩张在芯绳上注：1-芯绳 2-直通接头主体
产品型号 | A (mm) | B (mm) | C (mm) | D Φ（mm） | E (mm) |
QS3000-K1/QS3000-I | 455 | 30～50 | 30～50 | 61 | ≥100 |
QS3000-K2/QS3000-II | 510 | 30～50 | 30～50 | 72 | ≥100 |

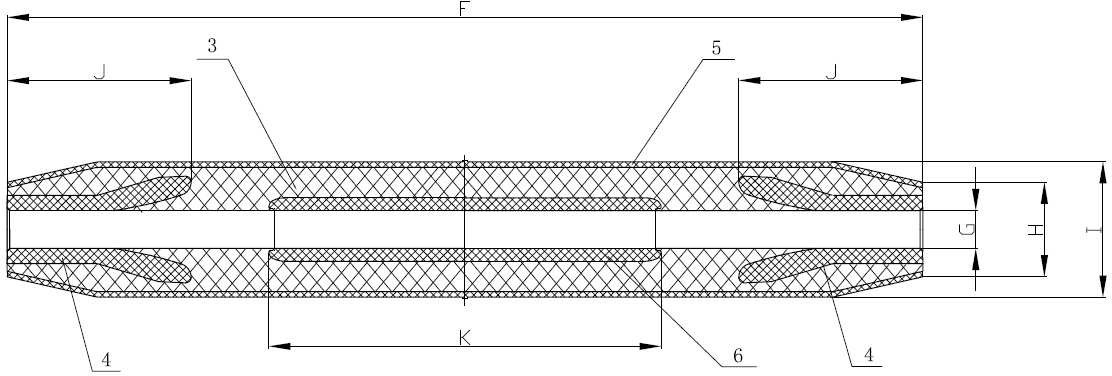

图 2 直通接头主体
注：3-绝缘层 4-应力锥 5-外屏蔽层 6-内电极
产品型号 | F (mm) | G Φ (mm) | H Φ (mm) | I Φ (mm) | J (mm) | K (mm) |
QS3000-K1/QS3000-I | 509 | 21 | 53 | 75 | 102 | 218 |
QS3000-K2/QS3000-II | 579 | 28 | 60 | 82 | 102 | 288 |
Ø 绝缘接头
图 3 绝缘接头主体扩张在芯绳上注：1-芯绳 2-绝缘接头主体
产品型号 | A (mm) | B (mm) | C (mm) | D Φ（mm） | E (mm) |
QS3000-AX | 510 | 30～50 | 30～50 | 72 | ≥100 |

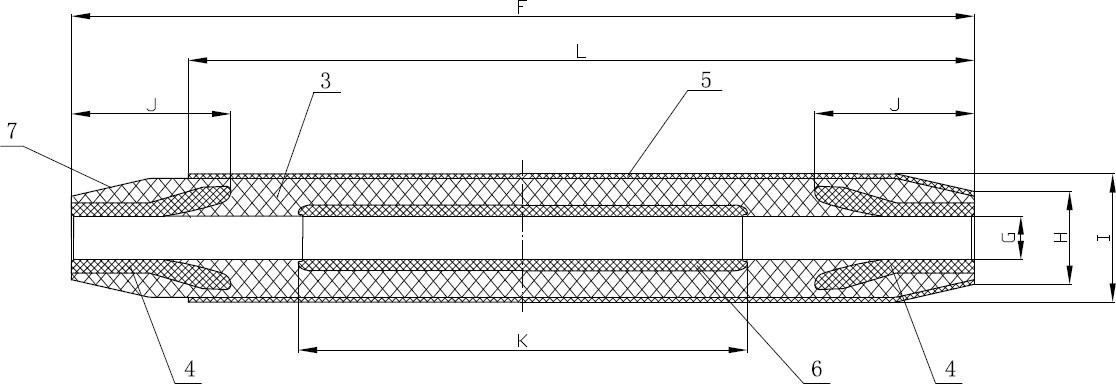

图 4 绝缘接头主体
注：3-绝缘层 4-应力锥 5-外屏蔽层 6-内电极 7-磨砂表面
产品型号 | F (mm) | G Φ (mm) | H Φ (mm) | I Φ (mm) | J (mm) | K (mm) | L (mm) |
QS3000-AX | 579 | 28 | 60 | 82 | 102 | 288 | 504 |
3. 典型的物理和电气性能参数
Ø 电气参数
测试项目 | 标准 | 应力锥 | 内电极 | 绝缘层 | 外半导电层 |
介质强度 | VDE 0303 | 8kV/mm | －－－－ | 25kV/mm | －－－－ |
体积电阻率 | VDE0303 | 1011Ωm | < 100Wcm | < 10 14 Wcm | < 100Wcm |
介电常数 | VDE 0303 | 20 | －－－－ | 2.8 | －－－－ |
介损系数 | VDE 0303 | 0.100 | －－－－ | 0.003 | －－－－ |
Ø 物理参数
测试项目 | 标准 | 应力锥 | 内电极 | 绝缘层 | 外半导电层 |
抗张强度 | DIN 53504 | 6.0Mpa | 6.0 MPa | 9.0 MPa | 6.0MPa |
撕裂强度 | ASTM D 624 | 10.0N/m | 10.0N/mm | 20.0N/mm | 10.0N/mm |
断裂伸长率 | DIN 53504 | 500% | 500% | 750% | 500% |
72h/150℃压缩变形 | DIN 53517 | 30% | 30% | －－ | 30% |
100%拉伸弹性模量 | DIN 53504 | 1.0MPa | 1.0 MPa | 1.0 MPa | 1.0MPa |
300%拉伸弹性模量 | DIN 53504 | 3.0MPa | 3.0 MPa | 3.0 MPa | 3.0MPa |
邵氏硬度 | DIN 53504 | 45 | 45 | 30 | 45 |
颜色 | 黑 | 黑 | 透明 | 黑 |
以上所有值均为平均值,并不用作产品规范
Ø 电场分布及计算

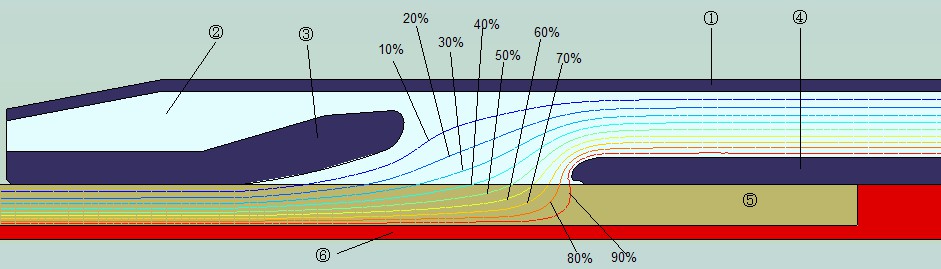

U0=26KV 时，QS3000 电场分布图
图 5 接头的电场分布图
注：1-接头外屏蔽层 2-接头主绝缘层 3-应力锥 4-接头内电极 5-电缆主绝缘 6-导体E1：内电极上表面最大电场强度 2.07kV/mm E2：内电极边缘电场强度 2.61kV/mm E3：屏蔽口最大电场强度 1.16kV/mm E4：电缆主绝缘内最大电场强度 4.95kV/mm E5：应力锥边缘电场强度 0.71kV/mm
4. 性能试验及质量保证
Ø 型式试验及数据
武汉高电压研究所测试报告
(QS3000-K2 安装于 YJV22 26/35kV 1x240 mm2 电缆上)
试 验 顺 序 | 检 测 项 目 | 标 准 要 求 | 检 测 结 果 | 评 注 |
1 | 工频电压试验 | 117kV，5min，不击穿 | 117kV，5min，组合试样各相均 未击穿 | 符合要求 |
2 | 室温下局部放电试验 | 45kV 下放电量不大于 10pC | 45kV 下，组合试样各相放电量均 小于或等于 2pC | 符合要求 |
3 | 高温下冲击电压试验 | 200kV，正负极性各 10 次不击穿 | 200kV，正负极性各 10 次组合试 样各相均未击穿 | 符合要求 |
4 | 空气中热循环电压试验 | 在 65kV 电压和导体在加热至温度 95～100℃，共 3 个循环 | 在 65kV 电压和导体在加热至温度 95～100℃，共经受 3 个循环 |
符合要求 |
5 | 高温下局部放电试验 | 45kV 下放电量不大于 10pC | 45kV 下，组合试样各相放电量均 小于或等于 2pC | 符合要求 |
6 | 室温下局部放电试验 | 45kV 下放电量不大于 10pC | 45kV 下，组合试样各相放电量均 小于或等于 2pC | 符合要求 |
7 |
热循环电压试验 | 在 65kV 电压和导体在加热至温度 95～100℃，30 个循环在空气中，30 个循 环在水中 | 在 65kV 电压和导体在加热至温度 95～100℃，共经受了 30 个循环在空气中，30 个循环在水中 |
符合要求 |
8 | 高温下局部放电试验 | 45kV 下放电量不大于 10pC | 45kV 下，组合试样各相放电量均 小于或等于 2pC | 符合要求 |
9 | 室温下局部放电试验 | 45kV 下放电量不大于 10pC | 45kV 下，组合试样各相放电量均 小于或等于 2pC | 符合要求 |
10 | 冲击电压试验 | 200kV，正负极性各 10 次不击穿 | 200kV，正负极性各 10 次组合试 样各相均未击穿 | 符合要求 |
11 | 工频电压试验 | 65kV，15min 不击穿 | 65kV，15min，组合试样各相均 未击穿 | 符合要求 |
12 | 热稳定 | 31.0kA，2s 两次，无可 见损伤 | 31.71kA，2.01s 和 31.43kA， 2.01s，无可见损伤 | 符合要求 |
13 | 动稳定 | 111.0kA，不小于 10ms， 无可见损伤 | 111.8kA，67ms，无可见损伤 | 符合要求 |
Ø 质量保证

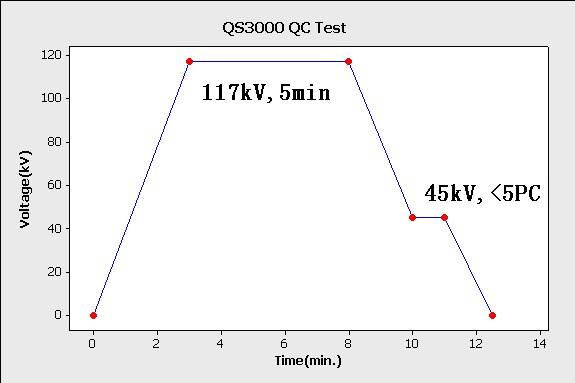

3M QS3000 在工厂内进行 100％ 电气测试。测试时先将电压升至 117kV，1 分钟击发放电，然后降至 45kV 电压下测量局部放电量。3M 公司规定小于 3pC 视为合格品, 测试标准远高于国家标准 10pC 的要求。QS3000 在工厂内进行 100% X 光检测，保证接头主体不分层、无气隙。
5. 产品选型
QS3000 直通接头选型表
产品型号 (单芯/三芯) | 电缆尺寸 | |||
绝缘外径 （mm） | 导体截面（mm2） | |||
18/30(36)kV | 21/35(40.5)kV | 26/35(40.5)kV | ||
QS3000-K1 /QS3000-I | 27.3-42.0 | 70-300 | 50-240 | 50-185 |
QS3000-K2 /QS3000-II | 36.4-57.2 | 400-1000 | 300-800 | 240-630 |
QS3000 绝缘接头选型表
型号 | 电缆尺寸 | |||
绝缘外径 （mm） | 导体截面（mm2） | |||
18/30(36)kV | 21/35(40.5)kV | 26/35(40.5)kV | ||
QS3000-AX | 36.4-57.2 | 400-1000 | 300-800 | 240-630 |
注：电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。
6. 储存
3M QS3000 系列产品从生产日期开始，有效储存期为 3 年。生产日期参见产品主体上的喷码或包装箱标签。超过有效储存期的产品可能会出现性能降低，不适于正常使用。储存温度范围为 -40 oC 到 +50 oC，推荐按照常规方法在室温下进行储存。
