025-58786158
18662711268 郁经理
免费方案 | 获取报价
您的位置： 首页 > 产品展示 > 3M™525W 自固化绝缘防水保护包材
24小时咨询服务热线：
025-58786158
产品说明书和施工指导产品描述525W(L)自固化绝缘防水保护包材是专门为10kV架空裸 导线的防护而设计的可快速施工并能室温固化的特殊带状包材。525W(L)为真空包装的带状包材，拆开包装即可手工使用。施工简单快捷。固化前的525W(L)材质具备一定的初始强度、优良的自溶性能和优异的贴敷性能。固化后的525W(L)具备优良的绝缘性能、优越的弹性、突出的耐UV性能、对金属良好的附着力、良好的耐热和阻
全国24小时咨询服务热线：
025-58786158产品说明书和施工指导
产品描述
525W(L)自固化绝缘防水保护包材是专门为10kV架空裸 导线的防护而设计的可快速施工并能室温固化的特殊带状包材。
525W(L)为真空包装的带状包材，拆开包装即可手工使用。施工简单快捷。
固化前的525W(L)材质具备一定的初始强度、优良的自溶性能和优异的贴敷性能。
固化后的525W(L)具备优良的绝缘性能、优越的弹性、突出的耐UV性能、对金属良好的附着力、良好的耐热和阻燃性能。
产品特性
室温固化
带状包材，施工简便、快速
材料均匀，绝缘性能受人为影响小
耐UV性能突出
优越的柔韧性
优良的耐热性能
良好的阻燃性能
施工步骤
1. 建议采用合适的溶剂或适当方法先除去表面油污、油脂和灰尘。
2. 金属表面的毛刺部分建议用手动工具或电动工具打磨光滑。
3. 用525W进行包覆
4. 两片525W之间应有搭界
5. 查漏补缺
6. 固化
物理参数
项目 | 典型值 |
颜色 | 黑色 |
比例 | 打开包装即可施工 |
厚度 | 1.8mm 或 3.5mm |
保质期 | 一年 |
打开铝箔包装后可使用期 * (未揭开离型膜) | 60 分钟 @ <30oC 30 分钟 @35oC-40oC |
固化时间 (20oC，50%湿度) | |
片材击穿电压达18kV时间 | 3 小时 |
完全固化 | 7 天 |
固化后性能 | |
完全固化后硬度 | 50 邵氏A |
击穿电压 @1.8mm片材 | 29.6 kV ** |
介质损耗因数 | 0.26% ** |
介电常数 | 3.29 ** |
体积电阻率 | 7.3×1014 Ω·cm ** |
UV加速老化性能 | 2000小时无明显变化 |
阻燃性能 | V1 |
冷热冲击（-40oC～85oC） | 200循环无明显变化 |
延展性 | 350% |
防水性能 | 包覆525W(L)的导线，经 12kV 4小时浸水电压测试，绝缘不击穿。 ** |
击 穿 电 压 （ 包 覆 1.8mm 525W(L)的导线） | 25kV ** |
击 穿 电 压 （ 包 覆 3.5mm 525W(L)的导线） | 35kV ** |
注释：
* 太阳直射会使材料温度上升，进而缩短使用期。现场相对湿度大于
85%也会缩短使用期。如果铝箔袋表面结露或水雾，应尽快使用。
** 为第三方测试结果，如需详细信息可与3M公司联系。如无特殊说明，测试片材厚度均为1.8mm。
3M™525W (L)自固化绝缘防水保护包材操作说明
施工准备
环境温度高于-10℃，低于40℃
施工周围没有油雾、风沙和强风污染
施工时金属表面应保持干燥
如户外施工，天气状况应良好、无雨雪等
做好一切安全保障和劳动保护准备
表面处理
建议采用合适的溶剂或方法先除去表面油污、油脂和灰尘。
金属表面的毛刺建议用手动或电动工具打磨光滑。
保持金属表面清洁、干燥。
施工*

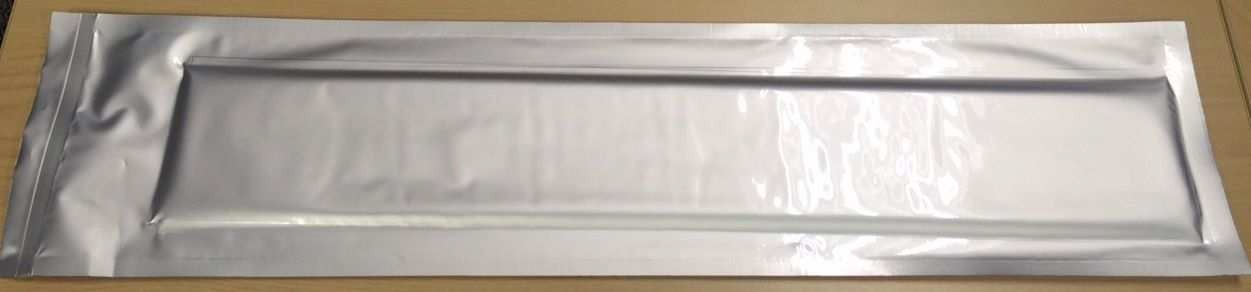

打开真空包装

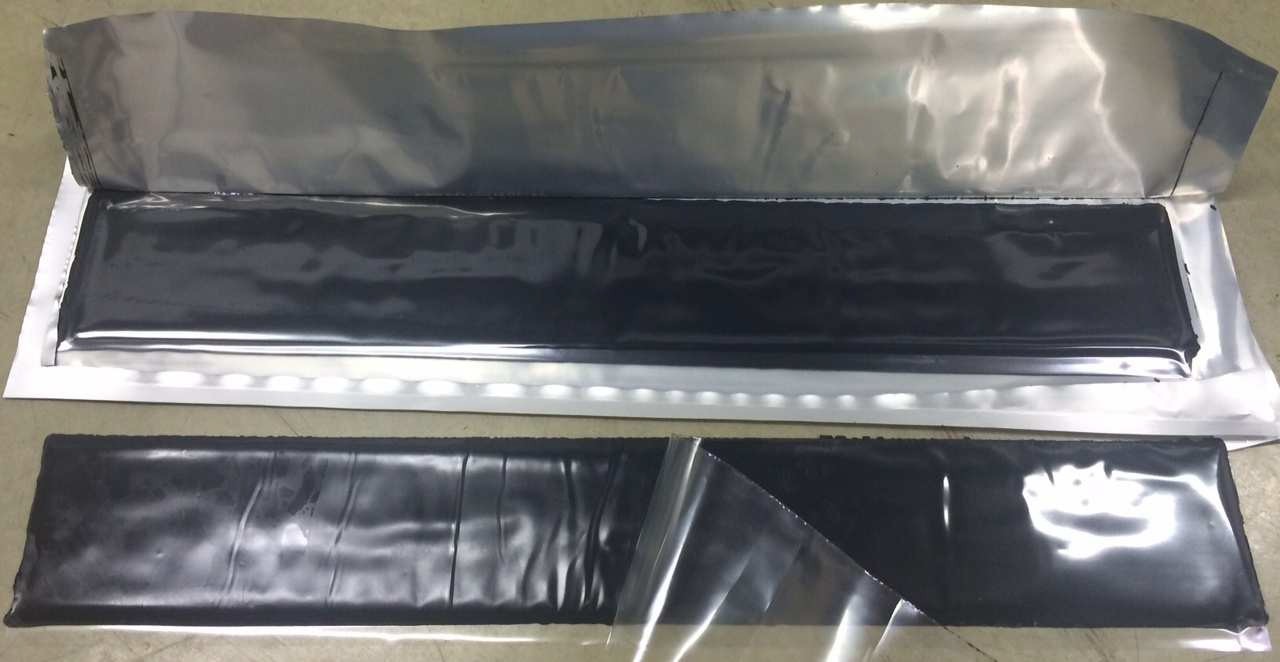

揭开525W(L)一面的薄膜 **
* 操作中需佩戴合适的防护手套
** 需适当处置离型膜

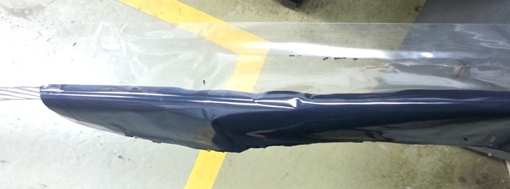

将该面对着架空线，进行贴敷
揭开部分薄膜，并将揭开的525W(L)卷包在架空线上

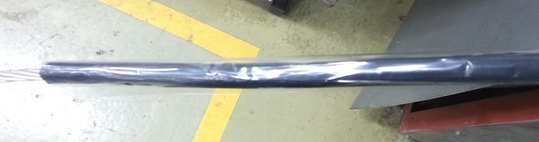

用525W对架空线进行卷包

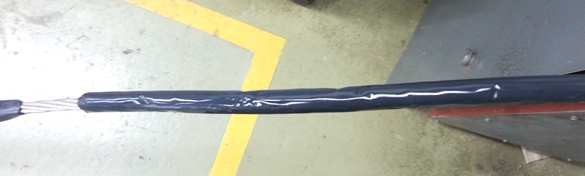

隔着薄膜抹匀525W(L)，最后揭掉薄膜**
应选择合适宽度的525W(L)，以保证卷包时有一定搭接
两片525W(L)之间应搭接5厘米
525W(L)有塑性，施工时可适当用手压实
包装和储存真空包装。
存储在室内0oC -30oC、干燥且避免阳光直射的环境中。
安全
小心使用本产品，严禁吞服。使用前和使用时，请注意包装盒上的图文说明及本说明书，遵守有关国家和当地政府的安全规定。本产品应有专业人员根据说明书的建议在推荐的场地使用。施工时要采取必要的预防和防护措施并注意环境保护，施工时应保持现场通风。
